HyperLife - 疲劳寿命与耐久预测
添加时间:2023-10-19
浏览次数:35
HyperLife - 疲劳寿命与耐久预测

疲劳就是材料在循环应力和应变作用下“在一处或几处产生长久性累积损伤”经一定循环次数后产生裂纹或突然发生完全断裂的过程。疲劳寿命的定义为发送疲劳破坏时的载荷循环次数,或从开始受载到发送断裂所经过的时间。即材料或构件疲劳失效时所经受的规定应力或应变的循环次数,是设计人员和工程技术人员十分关注的课题,也是与广大用户切身相关的问题。

构件的疲劳是个复杂的过程,受多种因素的影响,要精准地预估构件的疲劳寿命,需要选择合适的模型,这就需要宏观力学方面的研究,包括疲劳裂纹发送、发展直至破坏的机理,还需要微观力学方面的研究包括位错理论等。此外,还涉及到金属材料科学、材料力学、振动力学、疲劳理论、断裂力学和计算方法等多门学科。只有更深刻地认识了疲劳破坏的机理,将宏观和微观研究结合起来,才能更精准地预测寿命。

为什么选择 HyperLife?

便于学习
这款直观且易于上手的 GUI 让新手或专业人士都能高效执行疲劳寿命预测。

中性求解器
从常用的商业求解器输入有 FEA 结果数据

加速决策
无需启动新会话即可更改分析设置,从而加速作出决策并节约时间和成本。


优势

易用

易学易用的界面可保证无论是初学者还是资深工程师可进行快速的疲劳评估。

求解器中立

优异的广泛应用的FEA求解器结果均可作为HyperLife的输入文件。

加速结果评判

可在一个任务中多次改变参数,进行多次分析,节省时间,加速疲劳结果判断。


功能

疲劳分析方法

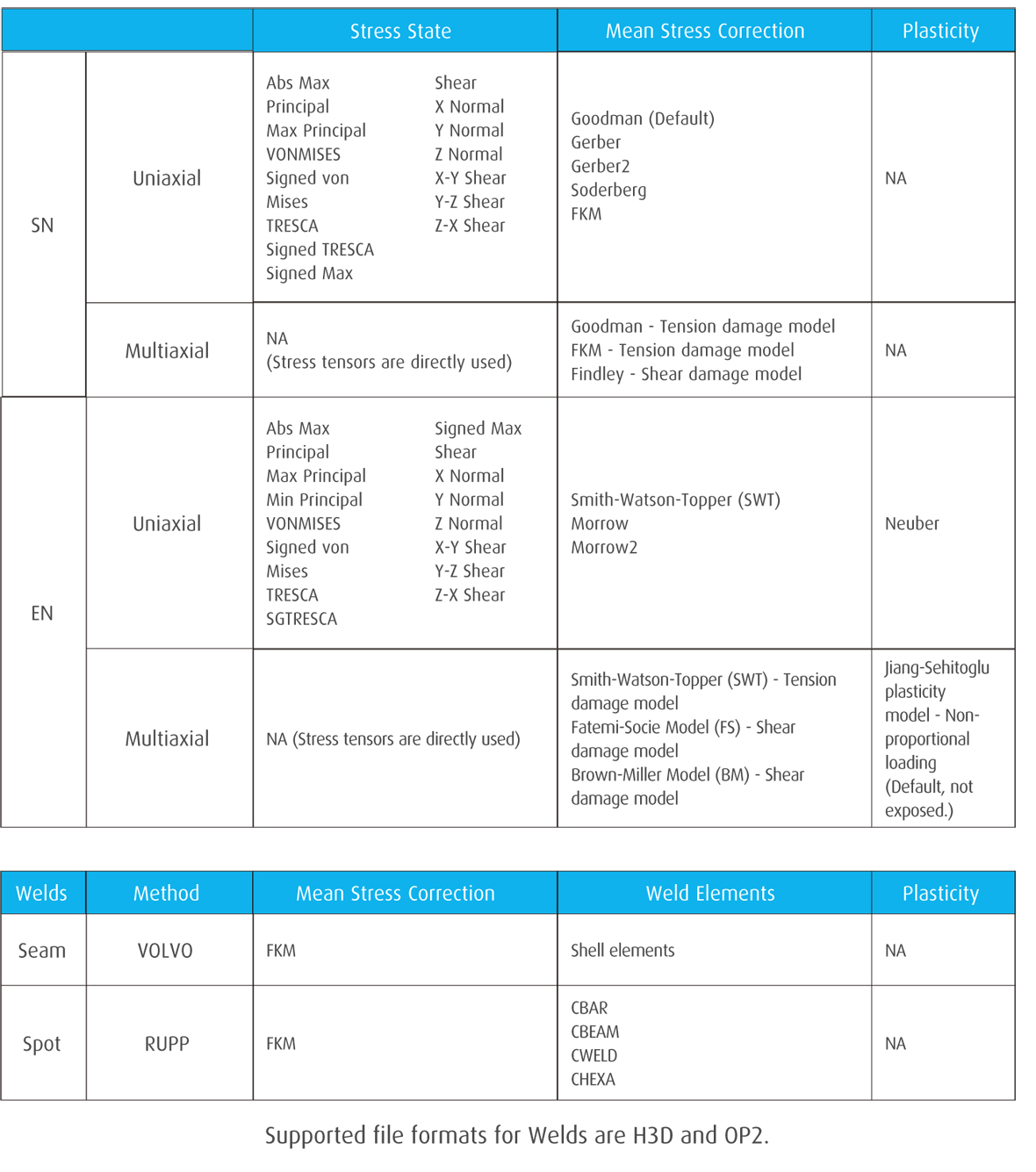

·应力寿命(SN)及应变寿命(EN)提供了单轴、多轴疲劳评估准则及多种平均应力修正方法。对单轴疲劳,提供了多种的评估应力;对多轴疲劳提供了临界平面法。
对于应变疲劳,在单轴疲劳中采用了Neuber弹塑性修正,在多轴疲劳中采用了Jiang-Sehitoglu修正。

·安全因子
安全因子计算采用Dang Van多轴疲劳准则预测构件是否能够经历无限寿命。

·焊接疲劳
焊接疲劳支持焊点疲劳及焊缝疲劳。

·焊点疲劳
采用Rupp结构应力评估方法进行焊点疲劳评估,支持Cbeam、Cweld和Chexa单元模拟焊点。

·焊缝疲劳
采用基于结构应力的VOLVO方法,对焊缝采用壳单元建模,支持多种焊缝类型,焊趾及焊喉可自动识别并进行疲劳劳评估。

·材料数据库
HyperLife提供了材料数据库,用户可选择其中的材料赋予到相应的构件,也可以根据需要改变材料数据。可通过UTS估算材料的疲劳寿命。用户也可创建自己的材料。


·信号处理
LoadMap工具提供了简单可靠的信号处理功能。疲劳事件可自动、也可手动将工况和载荷历史联系起来,支持常用的载荷历史文件,如DAC、RPC和CSV文件,正弦曲线及简单载荷曲线可快速生成。

·疲劳分析

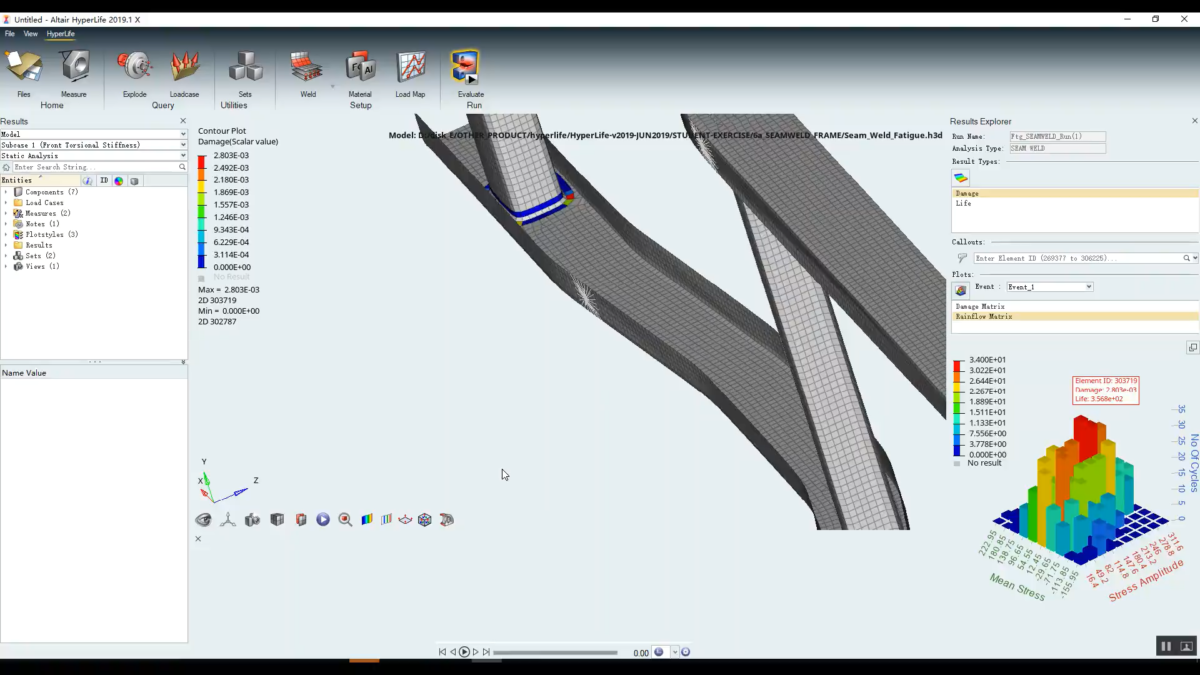

在提交计算前可方便地检查疲劳参数设置。疲劳分析完成后可直接读入疲劳分析结果并用图显示损伤及寿命。损伤及循环数也可通过直方图的方式显示,可对同一个FEA结果文件快速改变分析参数重新计算。

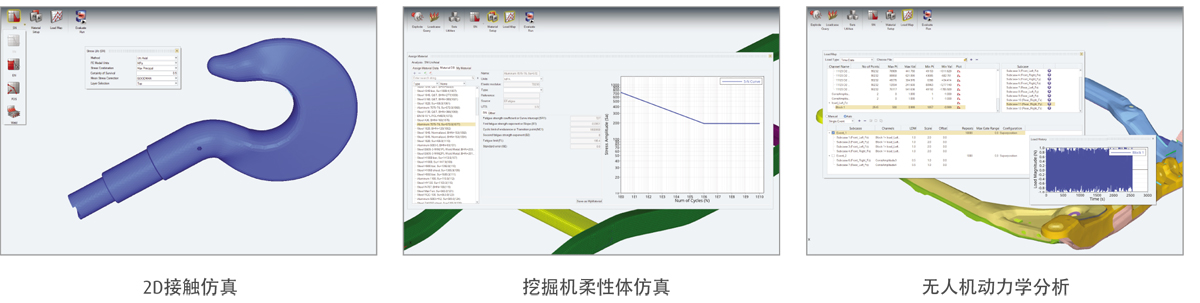

·基于CAD几何的2D和3D接触
·柔性面接触
·摩擦、限位
·运动
·传递函数和状态矩阵
·分布载荷
·测试数据的导入
·传感器
·非线性代数和微分方程
·用户自定义单元
