Altair Flux软件

Altair Flux有限元软件以持续35年的创新和全球范围内的设计优化应用经验,为您提供低频电磁场和热仿真分析解决方案。Flux拥有开放、友好的交互界面,能够简单方便地与Altair其他软件耦合,应用于不同系统的多物理场分析,包括2D、3D以及斜槽模拟。

当您的企业准备购买ALTAIR的Flux软件做低频电磁仿真,是否遇到以下顾虑?

1,怕遇到不靠谱的供应商?买到盗版软件?

2,怕找的是二级代理商,没有CAE仿真售后服务能力?

3,怕没有找到一级代理商,价格买贵?

4,怕遇到不正规的代理商,原厂不承认,购买之后跟原厂有版权问题?

5,怕买了以后,供应商距离太远,服务跟不上?有问题没有人解决?

6,找不到原厂电话,不知道哪家代理商比较靠谱?


选择ALTAIR一级代理:上海菁富信息技术有限公司,以上问题都不是问题。

第一:上海菁富信息技术有限公司注册资金1000万以上,是一家实力雄厚的正规公司

第二:上海菁富信息技术有限公司是ALTAIR软件中国区一级代理商,全国各地有分公司

第三:上海菁富信息技术有限公司专业售后工程师30名以上,由多名博士和硕士组成,经验丰富

第四:上海菁富信息技术有限公司已经累计服务过上千家客户,有大量的CAE仿真实施案例和经验

第五:上海菁富信息技术有限公司能完美的帮助企业解决版权问题,从此不再担心软件版权风险

第六:海菁富信息技术有限公司获得免费咨询和试用软件,电话:15366427569(微信同号)



产品亮点

Altair Flux拥有一流的数值分析技术,能够快速地提供精准的结果。Flux丰富的扩展功能,如: 多参数分析功能、电路和机械运动耦合,能够执行大量的分析、设计和优化。

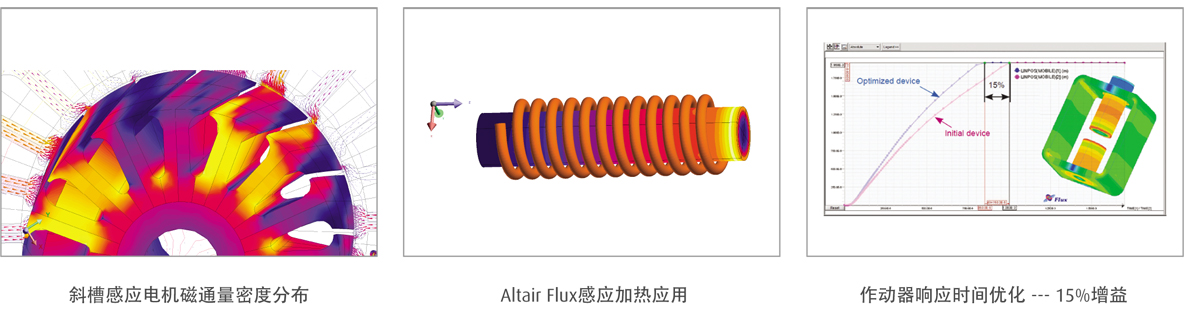

广泛的应用

• 旋转电机

• 线性作动器、螺线管

• 变压器 & 电感

• 感应加热

• 传感器

• 电缆、电气连接

• 电磁兼容


优势

精准性

Flux采用高级数学模型以及自适应建模技术,在短计算时间内提供精和可靠的结果。

Flux一直持续研发改进求解器以提高计算速度,能够用于成千上万个设计工况的分析评估。


灵活性

• 全方位定制化以满足用户需求。

• 内嵌脚本工具和宏编辑器,用于分析流程记录和自动化。不同的工作流程可以完全保存和重复。

• Flux能够与任何软件耦合,提高非专业人员使用效率。


参数化仿真

Flux能够用参数定义几何尺寸或物理特性,并且很方便通过方程式将多个参数相连。分析任务中任意参数的影响可通过多维曲线、云图/矢量图、动画进行直观的视图查看。


扩展性

Flux 能够很方便地与其他3D分析软件耦合,用于复杂现象的多物理场模拟。Flux可与系统分析工具连接,用于元器件在系统中的性能分析或控制策略设计。耦合应用支持不同层级的交互方法,从降阶模型抽取到完全协同仿真(co-simulation)应用。


功能

广泛的分析类型

• 磁场、电场、热场

• 磁/电介质/热耦合

• 机械运动耦合

• 多物理场耦合

• 静态、时谐、瞬态分析

• 参数化分析

• 外电路连接



强大的几何建模功能

• 简单易用的2D建模器sketcher,包含参数化功能

• 内嵌全参数化3D建模器Modeler

• 高级CAD导入&导出功能

• 几何模型修补及简化功能

• 2D&3D旋转电机专用建模模板


强大且灵活易用的网格剖分器

Altair Flux 网格剖分器支持不同的网格类型及网格技术,可混合应用于2D和3D分析中:

• 基于几何和物理特征的智能的自动网格剖分功能

• 优异的网格尺寸大小、分布控制能力

• 映射网格剖分和链接网格剖分

• 2D&3D网格自适应加密求解

Altair Flux也支持直接从Altair HyperMesh™和Altair SimLab™中导入复杂3D几何模型的有限元网格用于电磁场计算。


高级模型技术快速获得精结果

• 用于开域问题的Infinite box

• 无网格线圈 (Non-meshed coil)

• 利用表面单元模型模拟薄壁层

• 几何模型斜槽影响快速评估

• 非线性各向异性材料模型

• 磁滞模型

• 绕组集肤效应和邻近效应损耗计算模型

• 用于电力导体计算的部分单元等效电路方法(PEEC)


可靠的求解器

• 全参数化求解器用于几何参数和物理参数扫描分析

• 多个迭代以及直接线性求解器可供选择,支持多核并行计算

• 非线性求解器

• 分布式参数化并行计算,支持多核或多机器运行

• 网格自适应及时间步长参数自适应扫描


后处理

Flux能够获得丰富的物理量:

• 电场强度、磁场强度、温度

• 磁通量、电感、能量

• 铁心损耗和焦耳损耗

• 位移、速度、电磁力、力矩等

• 集肤效应视图

• 用户自定义物理量

• Map图、云图、矢量图、动画

• 2D和3D曲线及谱分析

• 剖面图

• 用于系统分析的查询表(Look-up Table)

• 数据导出(Excel、txt等)


多物理场

Flux提供直接接口用于与指定工具连接,设置协同仿真或者载荷传递,主要应用于电磁-热以及电磁-振动-噪声分析。

电磁-热分析

Flux可以与流体分析工具(如 Altair AcuSolve™、ANSYS Fluent,或CD-Adapco STAR-CCM+)耦合进行功能更强大、结果更精的流体散热分析。得益于支持所有潜在的热耦合能力,Flux能够提供高效精的电磁-热分析设计。


振动噪声耦合用于减振降噪

电磁力是电磁结构的噪声源之一,Altair Flux能够精计算这些电磁力并应用于振动分析工具,例如Altair OptiStruct™,LMS Virtual.Lab,MSC Nastran或ANSYS Mechanical。


高级系统集成

考虑电磁设备应用的机电环境是对其真实性能优化的关键,通过提取等效电路、查询表输出或者协同仿真的方法,能够将Flux与系统仿真器Altair Activate ® 耦合,针对不同的设计需求建立不同精度层次的系统模型。Flux也同样支持于其他系统分析工具进行耦合,包括MatLab Simulink以及LMS Imagine.Lab Amesim。


分析过程自动化

• 自定义宏以及界面

• 通过命令语言(基于Java和Python的面向对象的语言)简化操作过程(从几何生成直至结果后处理)

• 在Altair Compose中调用Flux执行更广泛的计算过程

• 任意软件可以通过API驱动Flux


优化

利用Altair强大可靠的优化工具AltairHyperStudy™可增强Flux功能,能够自动驱动Flux有限元模型进行参数优化研究,极大提升设计增益。


高性能计算(HPC)

强大的计算机能力(多处理器或者集群)使得同时计算许多设计方案成为可能。Flux的分布式参数计算功能能够直接用于所有分析应用。

Flux与Altair领先的计算工作调度管理工具Altair PBS Works™相连接,让用户可以利用远程HPC服务器的强大能力。
