EDEM仿真软件

Altair® EDEM™

离散元法 (DEM) 软件

EDEM软件多少钱?上海菁富信息技术有限公司是EDEM软件代理,免费咨询热线:15366427569

EDEM 是一款高性能散装与颗粒物料仿真软件。它采用 DEM 技术,能够快速准确地对煤、矿石、土壤、纤维、谷粒、药片和粉末的行为进行仿真和分析。

EDEM 仿真能够为工程师提供重要信息,使其了解在一系列操作和加工条件下这些颗粒与设备之间的相互作用。它可以单独使用或与其他 CAE 工具结合使用。

重型设备、越野、采矿、炼钢和工艺制造行业的超前公司使用 EDEM 来了解和预测颗粒材料行为、评估设备性能并优化流程。

EDEM是世界第一款基于离散单元法的用来模拟和分析离散体处理和生产操作的现代化通用高性能CAE仿真软件。可以快速、准确地模拟和分析煤炭、矿石、纤维、谷物、片剂、粉末等散体物料的行为。EDEM能够帮助工程师深入了解散体材料在一系列的操作和工艺条件下他们之间的作用行为,对设备进行评估并优化生产流程。它可以单独使用,也可以结合其它CAE软件使用。

EDEM主要由三部分组成:CreatorSimulatorAnalystCreator为前处理模块,完成几何导入、颗粒建模、运动设置等仿真前处理操作;Simulator为求解器设置模块,用于对仿真时间、算法、CPU/GPU等进行设置;Analyst为后处理模块,该模块提供了丰富的后处理工具对仿真结果进行分析处理。


产品亮点

1)完善的建模功能和物理模型,真实高效的模拟真实世界的各种材料行为;

2)友好直观的用户界面,丰富的材料模型库,强大的求解器,可操作性强,可实现快速仿真;

3)后处理工具丰富,能够自动生成各类视频及图表,快速直观的对结果进行可视化和分析;

4)用户可以自定义开发物理模型,实现复杂先进材料的模拟;

5)和第三方程序实现与多体动力学、有限元、计算流体力学的耦合。


功能介绍

1)建模

高效快速的多球面体和多面体颗粒材料建模方法,建立任意形状颗粒模型。为了放映出实际颗粒的形状,用户可以将 CAD实体模型直接导入EDEM ,这将大大增加其仿真的准确性;

集成丰富的CAD接口,支持多种通用三维建模软件格式的几何文件以及网格文件导入,如solidworksCatiaUGInventorNX丰富多样的接触模型,比如Hertz-Mindlin模型,用于常规颗粒的接触作用; Hertz-Mindhn with JKR 模型,用于药粉等粉体颗粒和农作物、矿石、泥土等含湿物料,颗粒间因静电力、含湿水分等原因发生明显粘结和团聚; Hertz-Mindhn with RVD Rolling Friction 模型,在基本的Hertz-Mindlin模型基础上调整滚动摩擦力的计算方式,适于强旋转体系对物料滚动特性有严格要求的问题。

多种多样的几何运动定义,平移、旋转、振动、摆动、力、扭矩等,实现几何结构复杂的运动定义。

2)求解器

EDEM拥有共享内存的多核并行技术与多GPU加速计算技术的双料加持,轻松实现千万级颗粒数量的大型工业化模拟。根据测试计算,采用GPU 加上技术,可以在CPU加速的基础上再提高几倍甚至十几倍,解决大型工程模拟的需求。


3)后处理

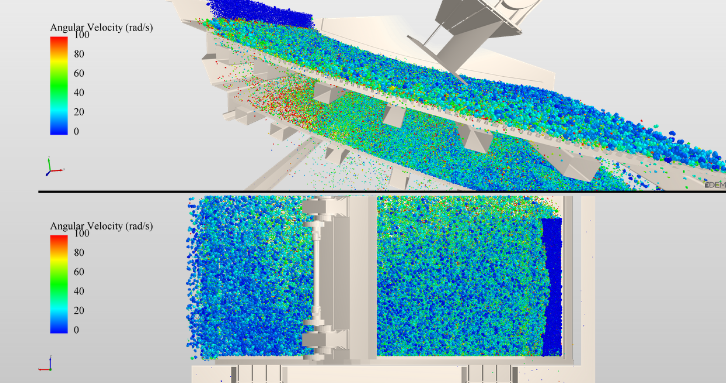

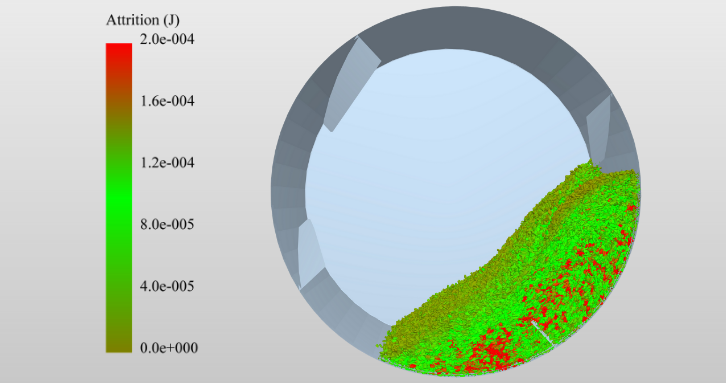

EDEM 为工程的后处理提供了数据分析 、颗粒流的三维可视化和视频制作等功能。可以获取作用在每个颗粒以及几何上的力、速度、位移等信息,并以云图进行显示。能够自动生成各类视频及图表,以及结果数据的导出进行进一步处理。

和第三方软件耦合:

DEM可以结合主流的 CAE工具软件进行颗粒系统与流体、机械结构及电磁场的耦合模拟仿真。

EDEM与 MBD(多体动力学) 进行耦合,可以仿真设备的动态力学响应,不仅可获取固体散料对机械设备的真实载荷大小及其对设备性能产生的影响,同时可通过分析固体散料的力学响应,为机械设备作业质量评估提供依据。

Altair的HyperWorks 2019.1提供了EDEM与 MBD的耦合方案:集成MotionSolve和EDEM实现两者之间的双向耦合。


EDEM可以与FEA(有限元分析)工具耦合,可以对施加在机器零件的载荷进行仿真分析,并将结果直接导出到所选的结构分析工具中。

EDEM可以与 CFD(计算流体动力学) 进行耦合,用于颗粒级的固-液相系统的建模。这种耦合使颗粒-颗粒、颗粒-壁的接触模型的建模变得复杂,但这种沟壑对于研究散体系统行为来说是至关重要的。

应用

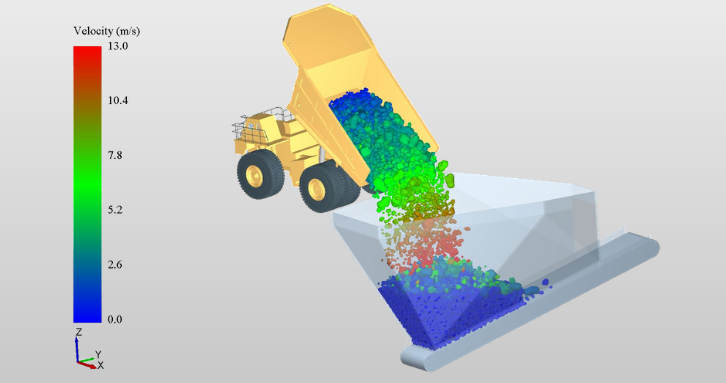

EDEM可应用于物料输送、物料破碎、物料搅拌、物料装卸、高炉布料、固体挤压切割、药粉混合等领域,包含如下几方向:(1)混合与分离;(2) 收缩、断裂及凝聚;(3)颗粒的损伤和磨损;(4)固-液流的条件;(5)机器部件对颗粒碰撞的力学反应;(6) 腐蚀;(7)颗粒包装和表面处理;(8)热和质量的传递;(9)化学反应动力学;(10)沉降和颗粒从固-液体系中的去除;(11)危险切料的处理;(12) 干-湿固体压实;(13)粘性和理性力学;(14)胶体和玻璃体的行为。
